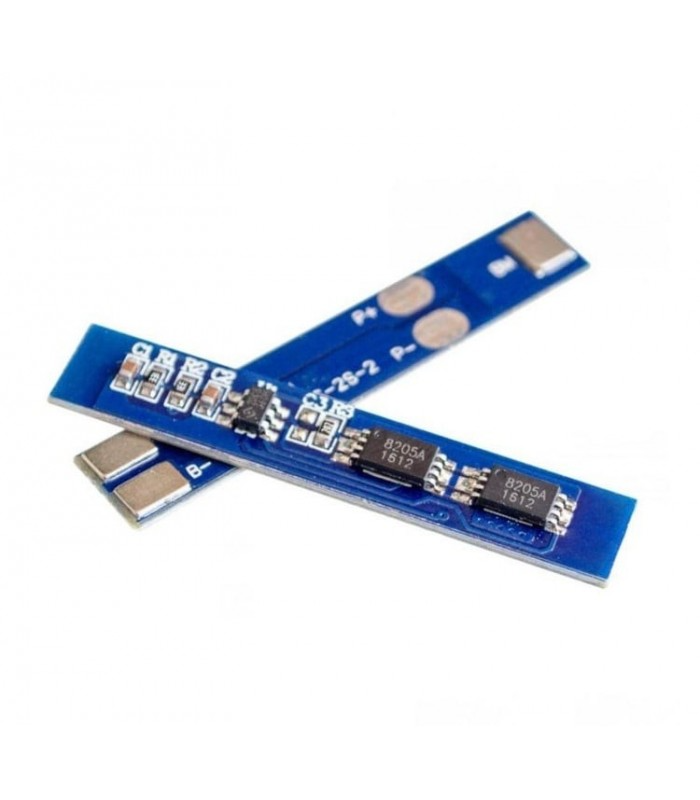

ماژول محافظ شارژ باتری لیتیومی 2 سل HX-2S-01

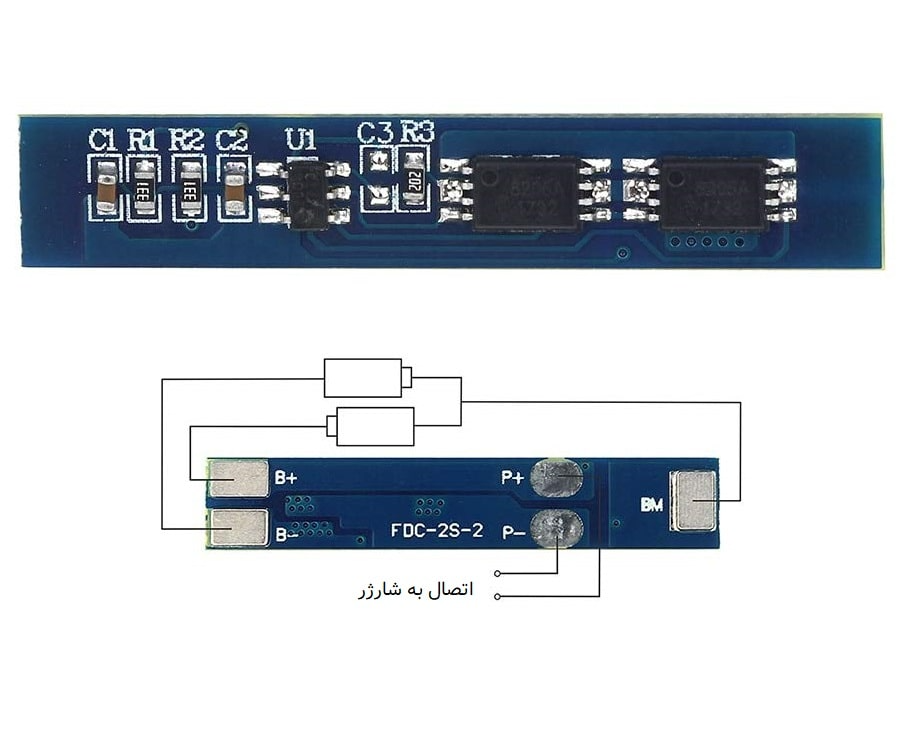

از این ماژول برای کنترل شارژ و حفاظت از باتری ها در هنگام شارژ و دشارژ استفاده می شود،در اطلاح به این ماژول ها BMS گفته میشود که مخفف سیستم مدیریت باتری می باشد.برای اتصال باتری ها به ماژول باید سر مثبت یک باتری را B+ و سر منفی باتری دیگر را به B- وصل کنید سپس سر مثبت و منفی باقی مانده را به هم و سپس به BM بر روی ماژول اتصال دهید.

برای کنترل و شارژ باتری های لیتیومی باید هر سلول به صورت مجزا شارژ شده و مانیتورینگ شود زیرا عدم پایبندی به این موضوع باعث برهم خوردن وضعیت شارژ و دشارژ شدن یک سلول توسط سایر سلول ها می شود.

از این ماژول می توان برای باطری های 18650 و 18600 و 14500 و سایر باتری های با ولتاژ 3.7 ولت استفاده کرد.

ویژگی ها

2S 5A Li-ion Battery Protection Board BMS PCM HX-2S-01

Specifications:

Charging Voltage: 8.4V-9V

Overcharge Voltage Range: 4.25V-4.35V ± 0.05V

Overpressure Voltage Range: 2.3V-3.0V ± 0.05V

Upper Limit Operating Current: 5A

Upper Limit Instantaneous Current: 7A

Quiescent Current: less than 10uA

Internal Resistance: less than 100m  Ω

Effective Life: more than 30,000 hours

Operating Temperature: -40- +50 degrees

Storage Conditions: -40- +80 degrees

Size: 38 x 8 x 2.5mm

Short Circuit Protection: protection, delay self-recovery

Applicable Scope

The power range is suitable for the following products: massager battery pack, LED light standby power supply, 12V electronic products, solar street light battery pack, monitor backup power supply, and other products.
Note: 3A current discharge products above, the battery discharge rate to 3C or more.

Connector:

B +:   Connected to the battery positive

B-  :   Connected battery negative

MB : Connect the battery 1 to the connection point before battery 2

P + :  Charge / discharge side positive (shared charge / discharge side)

P- :    Connection / discharge terminal negative (charge / discharge side shared)
