ماژول محافظ 1 آمپر شارژ و دشارژ و تخلیه باتری 1 سل

ماژول محافظ شارژ دشارژ و اتصال کوتاه برای محافظت از باتری‌های لیتیوم یون استفاده می‌شود. این محصول محافظ شارژ دشارژ 1-سل 3.7V مدل 18650 است که یک ماژول پرکاربرد می‌باشد. محدوده بیشینه جریان این ماژول 2 آمپر می‌باشد. همچنین این برد کنترلی از باتری در مقابل شدت جریان شارژ دشارژ بیش از 2.5 آمپر محافظت می‌کند.

از این گروه از ماژول‌های محافظ شارژ protection chargement BOARD برای انواع باطری لیتیومی بهره برده می شود تا از شارژ بیش از اندازه و تخلیه بیش از میزان استاندارد جلوگیری شود و از اتصال کوتاه نیز محافظت ایجاد شود که روی باطری های 7.2V و 7.4 ولت کارایی خواهد داشت. جهت مشخصات فنی نیاز است که در اینترنت اقدام به جستجو در این زمینه نمایید.

ماژول محافظ تخلیه، اتصال کوتاه و.. باطری لیتیومی تک سل 2A دارای ولتاژ حفاظت از بار 25.45V ± 25mV و ولتاژ آزادی بیش از اندازه 8.35V ± 50mV، درنگ حفاظت کننده 1.2 ثانیه، ولتاژ حفاظت بیش از میزان 5.4V ± 80mV، ولتاژ خروجی از ترمینال 5.6V ± 100mV، درنگ جهت حفاظ اتصال کوتاه 330uS، تاخیر در حفاظت افزایش جریان 10mS، میزان مصرف استاتیک 7.4V 30uA/s

ماژول محافظ باتری 1-سل لیتیوم 3.7V نوع 18650

پارامترهای فنی محافظ باتری 1-سل

• ولتاژ شارژ: 4.2 ولت
• تشخیص ولتاژ شارژ بیش از حد: 4.25 ± 0.05 ولت
• ولتاژ شارژ بیش از حد: 4.23 ± 0.05 ولت
• تشخیص ولتاژ دشارژ بیش از حد: 2.54 ± 0.1 ولت
• محدوده بیشینه جریان: 2 آمپر
• تشخیص جریان بیش از حد: 2.5 آمپر
• اندازه: 30×3.7×2.2mm
• ویژگی‌ها: محافظ شارژ/دشارژ بیش از حد، اتصال کوتاه، جریان بیش از حد

راهنمای سیم‌بندی محافظ باتری 1-سل

• B+: اتصال به مثبت باتری
• B-: اتصال به منفی باتری
• P+: ورودی یا خروجی مثبت ماژول
• P-: ورودی یا خروجی منفی ماژول

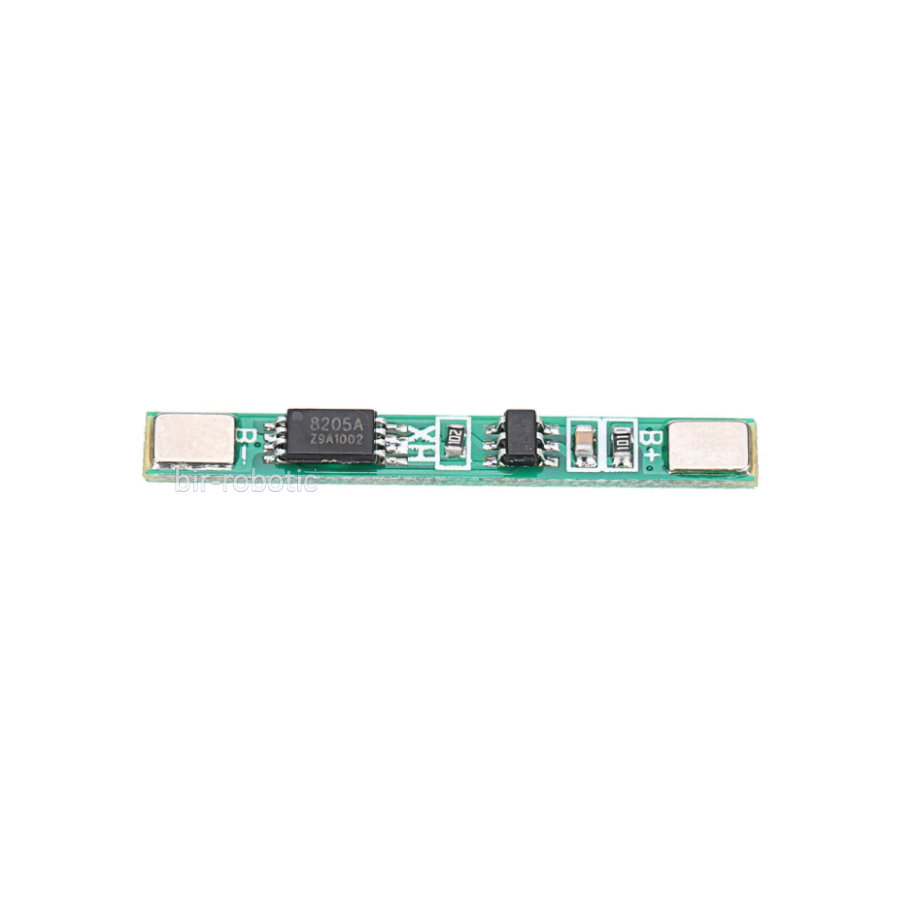

3.7V / 1A Single 18650 Lithium Battery Protection Board
– Applicable Battery: 3.7V rechargeable lithium batteries, such as 18650,14500, etc.
– It has protection condition automatic recovery, and it need 4.2-5V power to be active.
– overcharge detection voltage :4.25±0.05V
– overcharge Lift the voltage:4.23±0.05V
– over discharge detection voltage :2.54±0.1V
– over current detection current: 3A
– working current: 1A (Continuous)
Protections:
– Short circuit protection
– Overcharge protection
– Over-discharge protection
– Over-current protection
Pins description:
P-: negative of input or output power
P+: positive of input or output power
B-: negative of battery
B+: positive of battery
