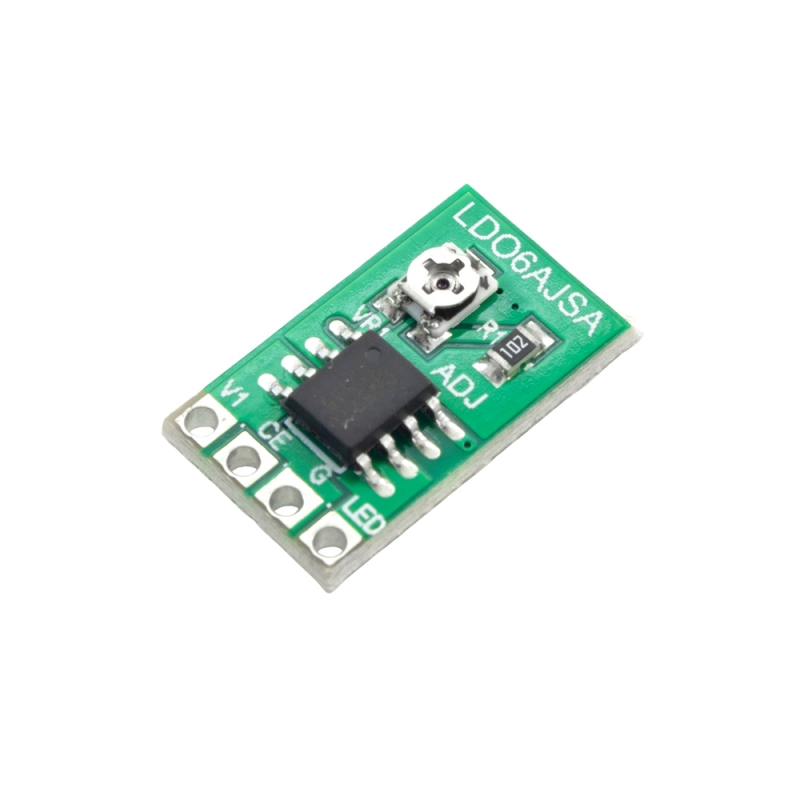

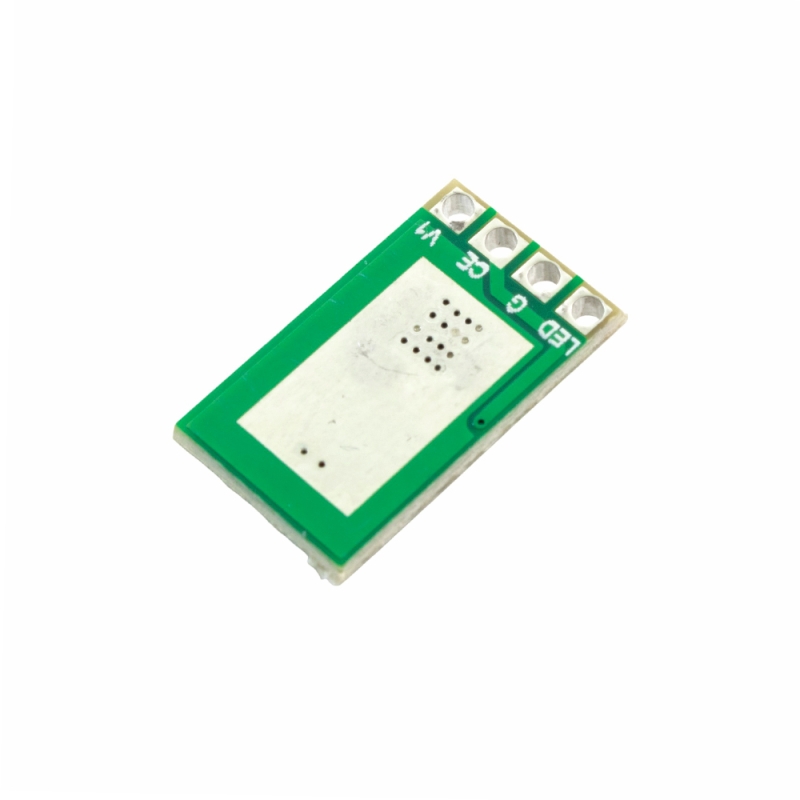

ماژول LD06AJSA یک درایور جریان ثابت DC برای راه‌اندازی LED با توان حداکثر 9 وات است که در بازه ولتاژ ورودی 2.8 تا 6 ولت DC عمل می‌کند. خروجی جریان ثابت این ماژول بین 30mA تا 1500mA قابل تنظیم بوده و به دو روش قابل کنترل است: 1. از طریق پتانسیومتر تعبیه‌شده روی برد (ADJ) 2. از طریق سیگنال PWM خارجی که به پایه CE متصل می‌شود.
با استفاده از این قابلیت‌ها می‌توان میزان روشنایی یا شدت نور LED را به‌صورت دقیق و پویایی کنترل کرد. طراحی مدار بسیار ساده است و به‌راحتی در پروژه‌های روشنایی با LED قابل ادغام است. مدار دارای تراشه محدودکننده دما، محافظت در برابر جریان بیش‌ازحد و قابلیت عملکرد پایدار در دماهای بالا می‌باشد. این ماژول قابلیت راه‌اندازی بین 1 تا 16 عدد LED را به‌صورت موازی دارد (در صورتی که جریان مجموع از 1.5A فراتر نرود).
مشخصات
ولتاژ کاری: DC 2.8V تا 6V
جریان خروجی: 30mA تا 1500mA (قابل تنظیم)
توان خروجی: حداکثر 9W
روش تنظیم جریان:
• پتانسیومتر روی برد (ADJ)
• سیگنال PWM خارجی به پایه CE
محافظت‌ها:
• حفاظت در برابر جریان زیاد
• تراشه محدودکننده دمای داخلی
تعداد LED قابل راه‌اندازی: 1 تا 16 عدد (در صورت رعایت محدودیت جریان)
نوع اتصال LED: فقط به‌صورت موازی
ابعاد برد: 17×10 میلی‌متر
امکان نصب هیت سینک
عملکرد
ماژول LD06AJSA یک درایور LED با قابلیت تولید جریان ثابت قابل تنظیم است که برای تغذیه مستقیم LEDها با منبع تغذیه 2.8 تا 6 ولت DC طراحی شده است. این ماژول با استفاده از یک تراشه کنترلی داخلی و مدار محدودکننده جریان، مقدار جریان خروجی را ثابت نگه می‌دارد تا LEDها در شرایط پایدار و ایمن کار کنند.
ویژگی اصلی این ماژول، قابلیت تنظیم جریان خروجی در بازه 30mA تا 1500mA است. کاربر می‌تواند جریان را از دو روش کنترل کند:
با استفاده از پتانسیومتر (ADJ) موجود روی برد
یا با اعمال سیگنال PWM به پایه‌ی مخصوص کنترل (CE)
این ماژول برای پروژه‌های روشنایی کم‌مصرف، LEDهای تزئینی، پنل‌های نور، و مدارهای تغذیه‌شده با باتری (مثل 18650) بسیار مناسب است.

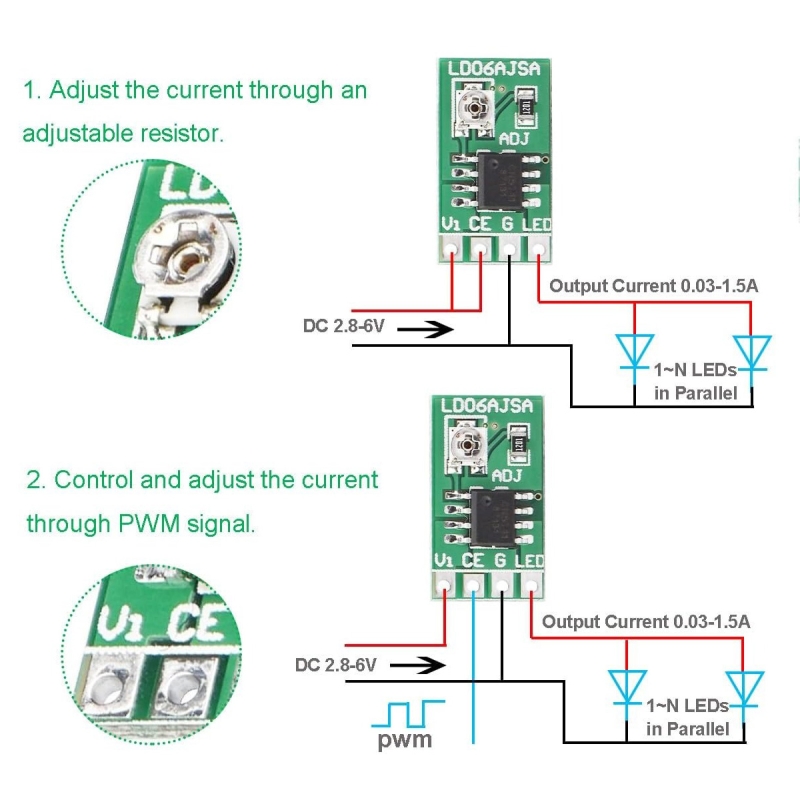

در تصویر بالا، دو روش برای تنظیم جریان ماژول نمایش داده شده است:
روش اول: تنظیم جریان با پتانسیومتر (ADJ)
تغذیه 2.8 تا 6 ولت DC به پایه‌های V+ و GND داده می‌شود.
پایه CE به V+ متصل شده (یعنی PWM غیرفعال است)
جریان خروجی از پایه LED تأمین می‌شود و LEDها به صورت موازی وصل می‌شوند.
کاربر می‌تواند با چرخاندن پتانسیومتر، مقدار جریان خروجی را به صورت دستی در بازه‌ی 30mA تا 1.5A تنظیم کند.
این روش برای استفاده ثابت و مستقل از کنترل خارجی مناسب است.
روش دوم: تنظیم جریان با سیگنال PWM
مانند حالت قبل تغذیه 2.8 تا 6 ولت به برد داده می‌شود.
پایه CE به خروجی یک سیگنال PWM وصل شده است.
در این حالت، مقدار جریان خروجی به‌صورت دینامیک با پهنای پالس PWM کنترل می‌شود.
این روش مناسب پروژه‌هایی است که می‌خواهند با میکروکنترلر (مثل Arduino، ESP32، STM32) شدت نور را کنترل کنند یا افکت‌هایی مثل روشنایی تدریجی بسازند.
کاربردهای رایج
این ماژول برای کنترل نور LED در پروژه‌های کم‌حجم، قابل‌حمل، مدارهای روشنایی سفارشی، محصولات تغذیه‌شده با باتری 18650 یا مدارهای روشنایی کارت‌های نور کوچک (Light Cards) بسیار مناسب است.
روشنایی قابل‌تنظیم با کنترل PWM
روشنایی پرتابل باتری‌خور با باتری 18650
کنترل نور پس‌زمینه پنل یا نمایشگر
پروژه‌های DIY با LEDهای توان پایین
روشنایی داخلی خودرو یا موتورسیکلت
توسعه ماژول‌های روشنایی کم‌حجم برای گجت‌ها
منابع نور ثابت در دستگاه‌های حساس به جریان
تست و راه‌اندازی LED در آزمایشگاه‌های آموزشی
