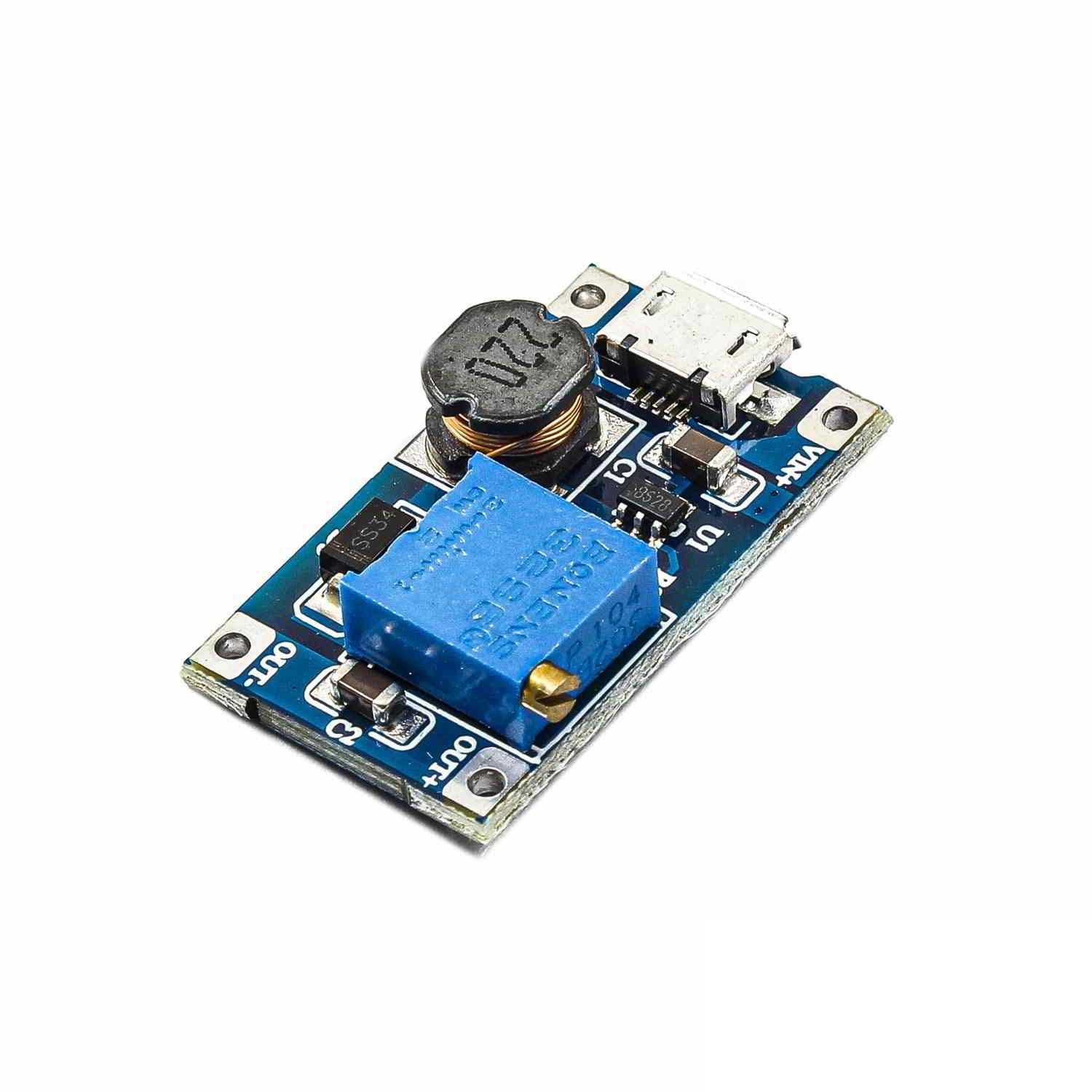

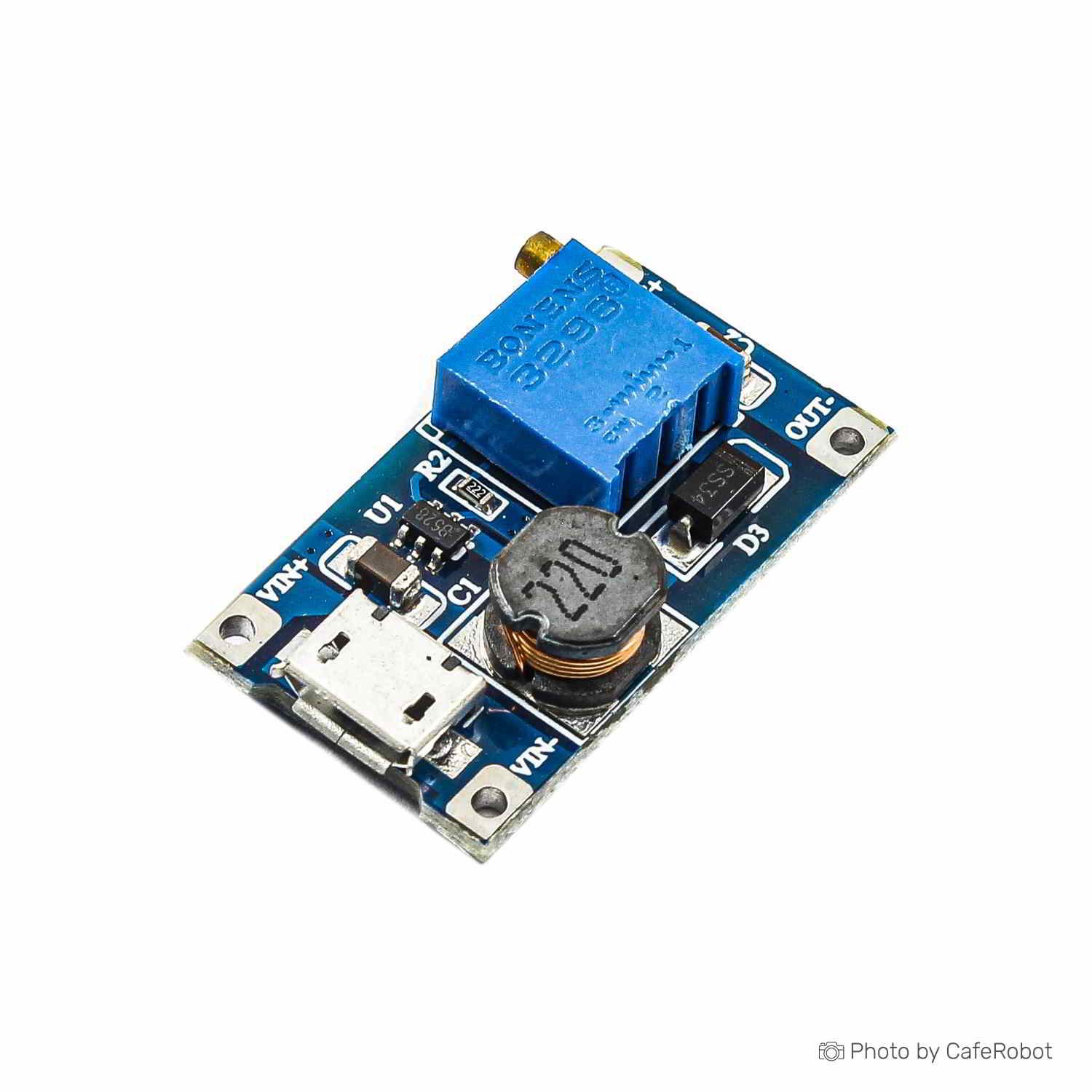

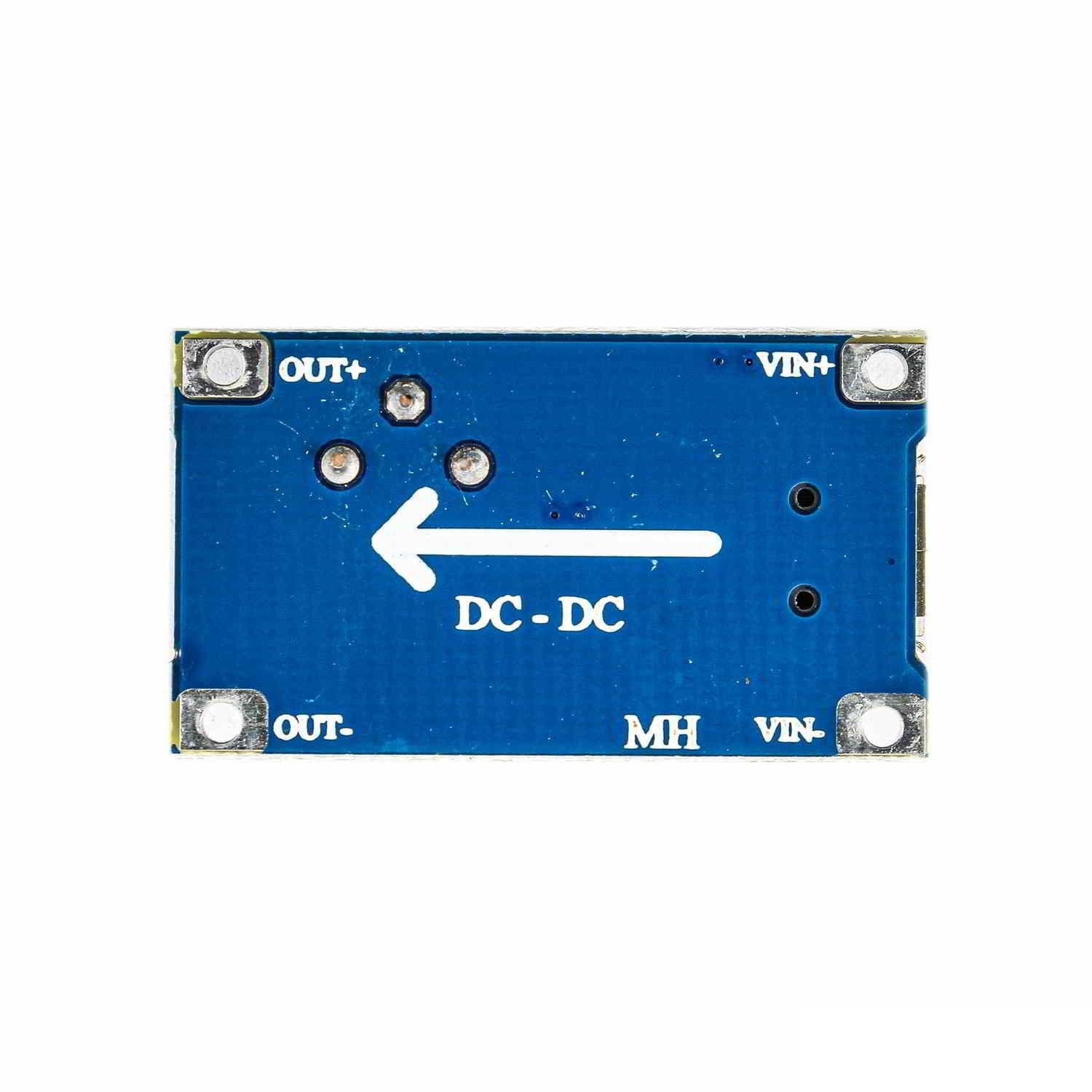

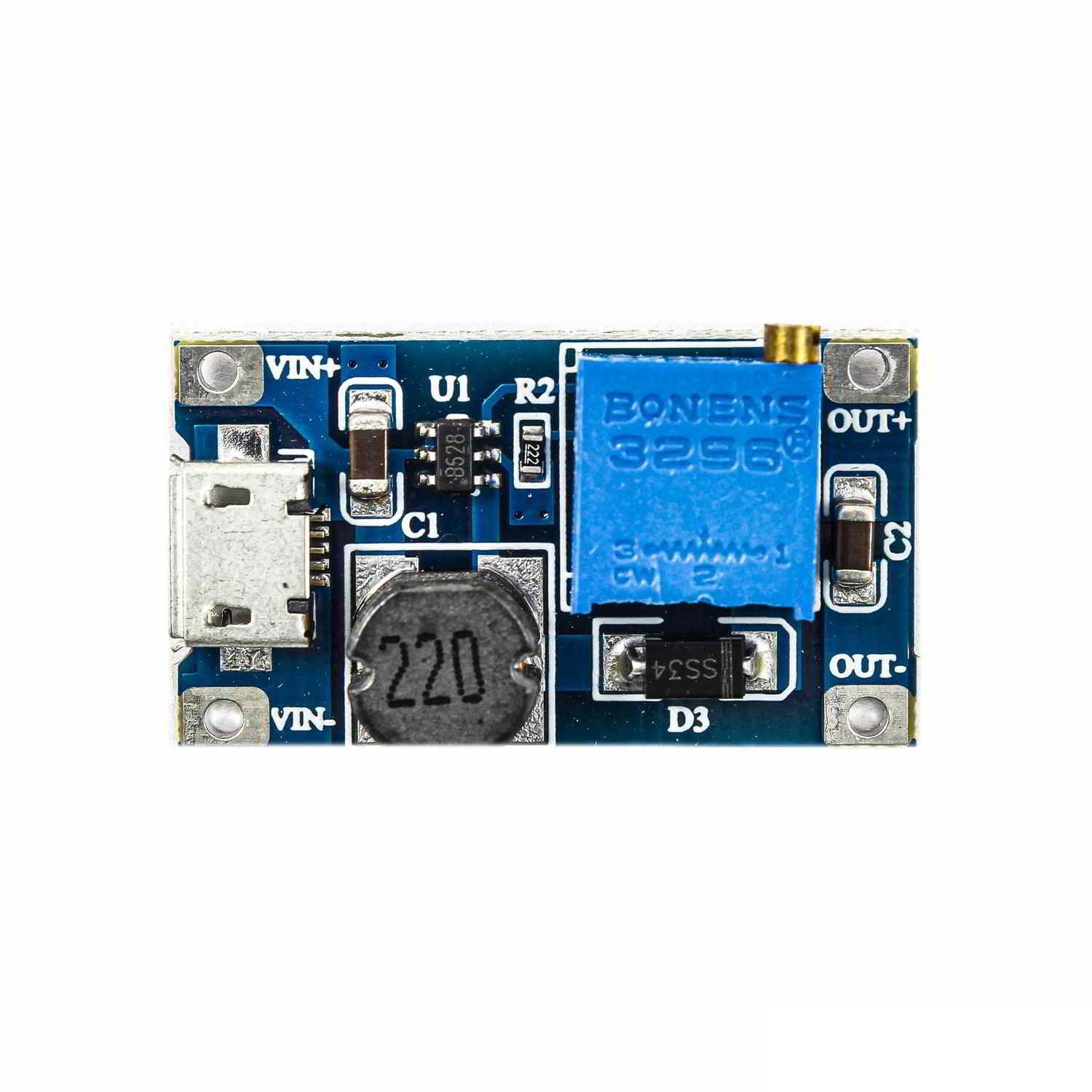

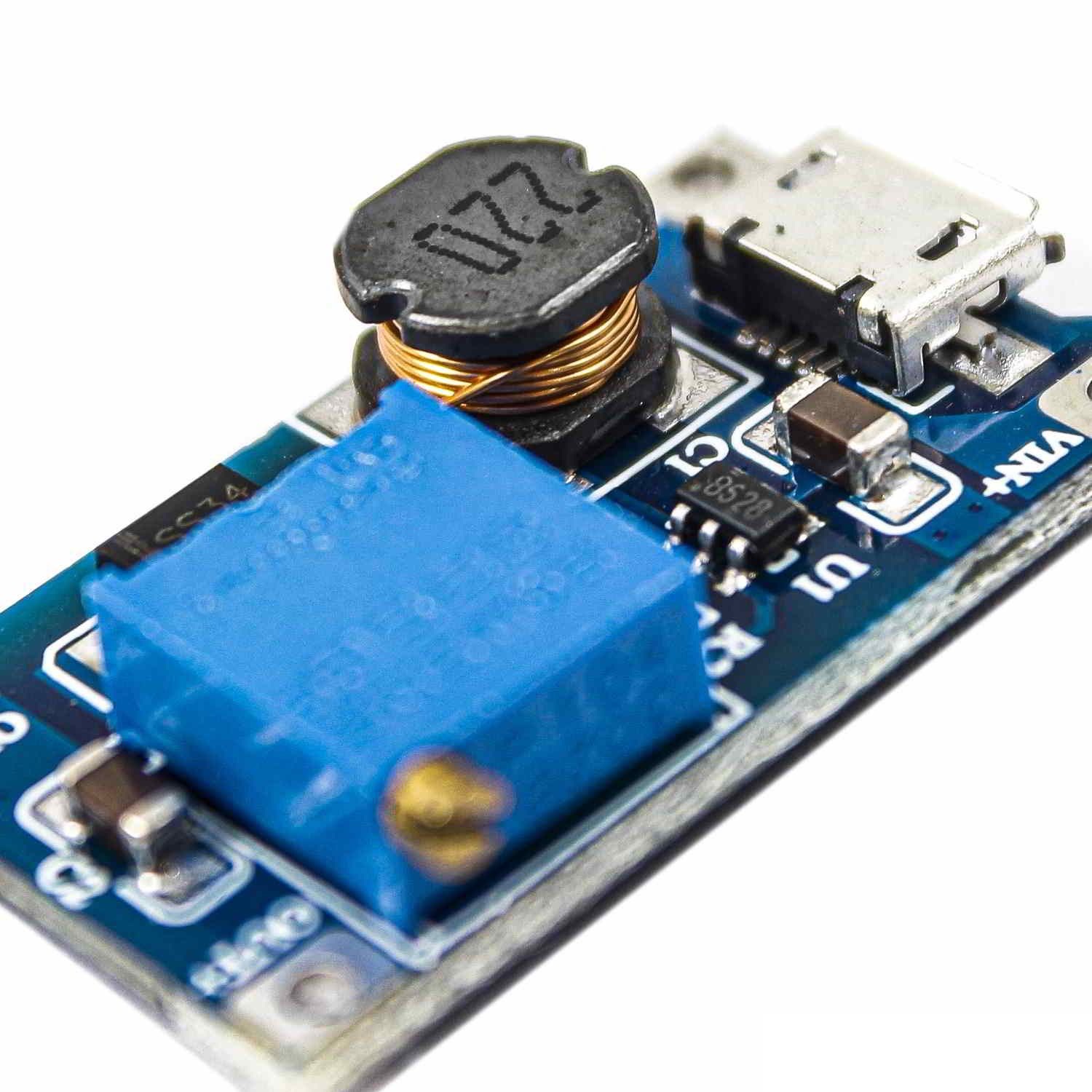

ماژول رگولاتور DC به DC افزاینده MT3608 با ورودی میکرو USB

ماژول رگولاتور DC به DC  یک مبدل الکترونیکی است که با دریافت ولتاژ DC از منبع تغذیه، آن را به سطح ولتاژ بالاتر یا پایین تر تغییر می دهد. علاوه بر این به تثبیت جریان و ولتاژ نیز کمک می کند.

این ماژول افزاینده، دارای یک تراشه MT3608 و پورت میکرو USB است. تراشه MT3608 یک چیپ مبدل 6 پایه با فرکانس ثابت می باشد و برای توان های پایین استفاده می شود. ولتاژ این ماژول را می توان با استفاده از پتانسیومتر تغییر داد. توجه داشته باشید که در هنگام استفاده باید ولتاژ خروجی تنظیم شود و ولتاژ ورودی باید از ولتاژ خروجی کمتر باشد. ولتاژ ورودی نباید از ماکزیمم ولتاژ ورودی بیشتر باشد. جریان ورودی نیز نباید بیشتر از ماکزیمم جریان ورودی باشد.

نکته: در صورتی که ولتاژ خروجی با ولتاژ ورودی برابر است و تغییر نمی‌کند، مولتی ترن را آن قدر بچرخانید تا ولتاژ خروجی تغییر کند.

کاربرد ماژول رگولاتور DC به DC افزاینده 2 آمپر MT3608

• منبع تغذیه سوئیچینگ
• ماژول ها و بردهای Embedded
• پروژه های الکترونیک و رباتیک برای قسمتی از مدار که به ولتاژ و جریان خاصی نیاز است.

مشخصات فنی ماژول رگولاتور DC به DC افزاینده MT3608

• ماکزیمم جریان خروجی: 2 آمپر(پیشهاد میگردد در 1 آمپر استفاده شود.)
• ولتاژ ورودی: 2 الی 24 ولت DC
• ماکزیمم ولتاژ خروجی: 28 ولت DC (پیشنهاد می گردد تا 26 ولت استفاده شود)
• بازدهی: 80~93%
• دقت رگولاسیون خروجی : 0.5 درصد
• فرکانس سوییچینگ: 1.2 مگاهرتز
• ریپل خروجی: کمتر از 100 میلی ولت
• دمای کاری: 85+ ~ 45- درجه سانتی گراد
• اندازه: 14x17x30 میلی متر
