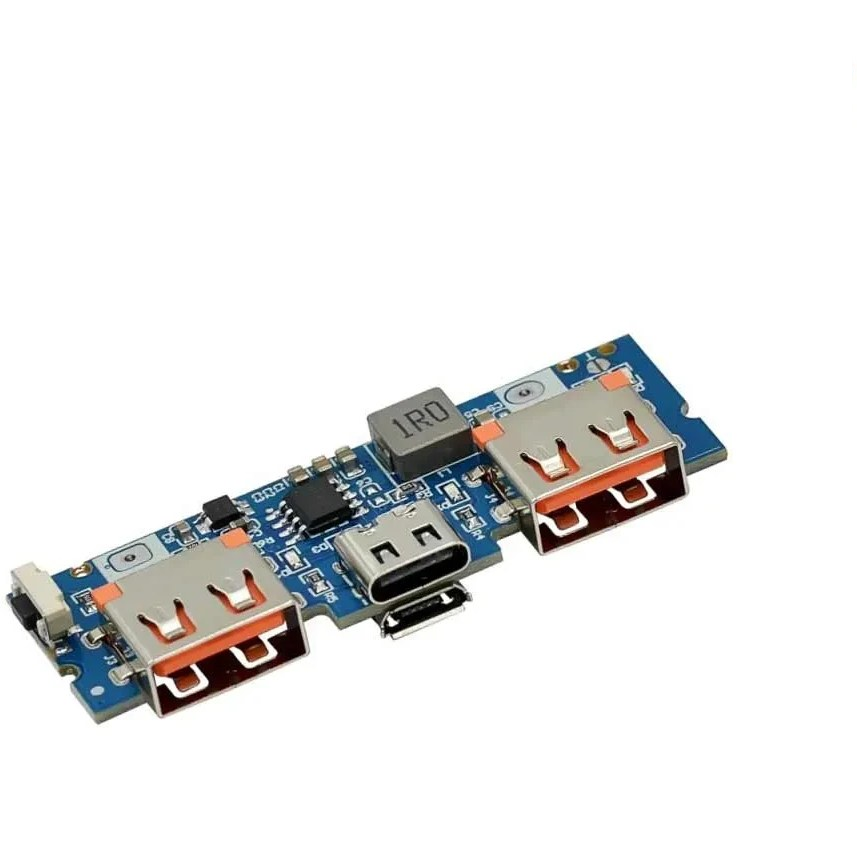

ماژول ساخت پاوربانک Fast Charge دارای Type-C و دو خروجی USB مدل LX-LBU2C

ماژول ساخت پاوربانک مدل LX-LBU2C با دارا بودن دو ورودی Type-C و micro USB و دو خروجی USB با جریان دهی 2.4 آمپری یک گزینه عالی برای ساخت پاور بانک می‌‎باشد. این ماژول بطور کلی برای منابع تغذیه قابل حمل که ازباتری های لیتیومی استفاده میکنند مناسب است. جزیان مناسب برای شارژ باتری موبایل به طور خودکار تنظیم میشود.

مشخصات:

نوع ورودی : Type-C و Micro-USB
نوع خروجی : USB
ولتاژ ورودی پیشنهادی : 5 ولت DC (می توان از آداپتور های گوشی های هوشمند استفاده نمود حداقل 3 آمپری)
ولتاژ خروجی : 5 ولت
جریان خروجی : 1 آمپر الی 2.4 آمپر متغییر از نوع USB
نوع تراشه برد : IP5407 (ارائه جریان بالا)
دارای 4 عدد LED نشانگر شارژ
راندمان : بالا 90 درصد
ابعاد : 55*20 میلی متر (ارتفاع :8 میلی متر)
وزن : 6 گرم
باتری مناسب : انواع باتری لیتیومی 3.7 ولتی
ولتاژ full charge باتری : 4.2 ولت 0.5±
دارای دکمه برای نشانگر سطح باتری
دارای محافظ تخلیه شارژ
دارای پد NTC

نکات قابل توجه در ساخت پاور بانک با این ماژول:

1- برای ساخت پاور بانک از یک مدل باتری و ظرفیت یکسان استفاده نمایید.
2- سیم کشی باتری ها فقط به صورت موازی می باشد.
3- حداکثر ظرفیت پاور بانک قابل ساخت  30,000 میلی آمپر ساعت می باشد.
4- تخلیه شارژ باتری به هیچ عنوان پیشنهاد نمی شود امکان آسیب به باتری و مدار وجود دارد.
5- سیم کشی رعایت گردد تا از آسیب به مدار جلوگیری شود .
6- مدار محافظ پلاریته معکوس ندارد (اتصالات مثبت و منفی با دقت انجام شود.)
در تصویر انتهای توضیحات نمونه یک پاور بانک ساخته شده با این ماژول را مشاهده می نمایید (طراحی و چاپ شاسی با پرینتر 3 بعدی)

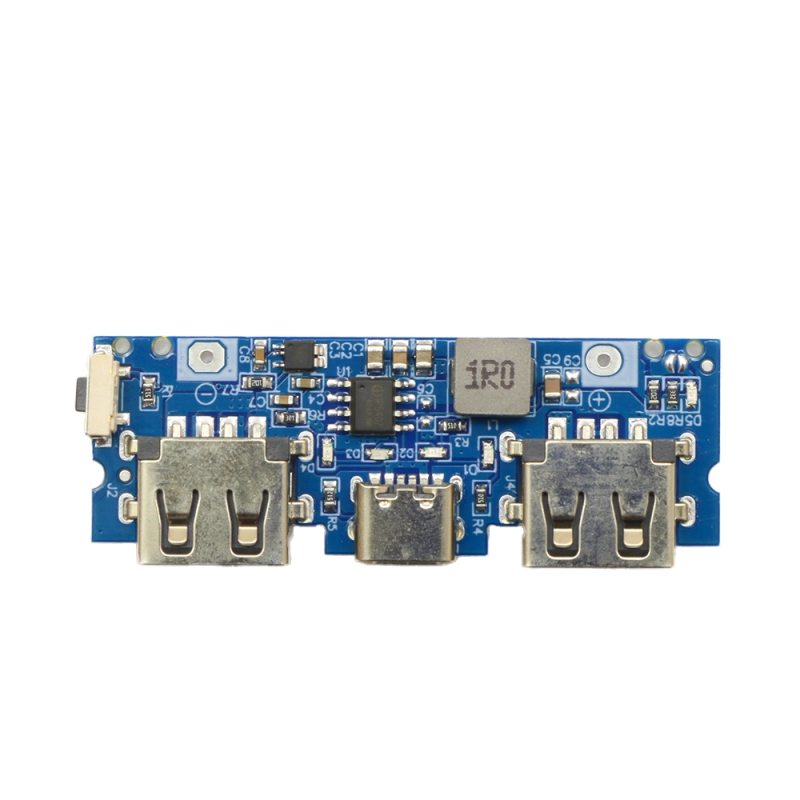

شرح جزئیات ماژول:

1- خروجی USB پنج ولت با جریان متغییر بین 1 الی  2.4 آمپری
2- ورودی Type-C (فقط ورودی است خروجی نمی باشد)
3- چهار عدد نشانگر LED سطح ولتاژ باتری
4- خروجی USB پنج ولت با جریان متغییر بین 1 الی  2.4 آمپری
5- سوراخ برای نصب با قطر 2 میلی متر
6- دکمه نمایش باتری (نشانگر LED را روشن می نماید)
7- سلف
8- تراشه IP5407
9- IC حفاظت از باتری
10 – پد های اتصال سیم کشی باتری

Introduction

Controller board Type C Power bank USB 5V 1-2.4 A li-ion battery micro USB Power Bank indication ip5407 . The board is intended for independent assembly of a portable Power Bank charger using li ion batteries

Specification

Input:  Type-C  and micro-USB
Output: 2 high-quality USB interfaces 1-2.4 A IP5407 controller
Support 3.7 V lithium battery (full charge 4.2 V (+- 0.5 V)
The recommended battery capacity for one board is 30,000 mAh
It is advisable to use batteries of the same series and approximately the same capacity for long and high-quality operation of the assembled power bank

The maximum battery charging current is up to 2.4 A
LED indication of battery charge
2.4 A current allows you to quickly and efficiently charge your battery and use its full potential
High efficiency of charging and discharging, up to 96% and battery protection against discharge and overcharge
Compact size: 55*20*8 mm
