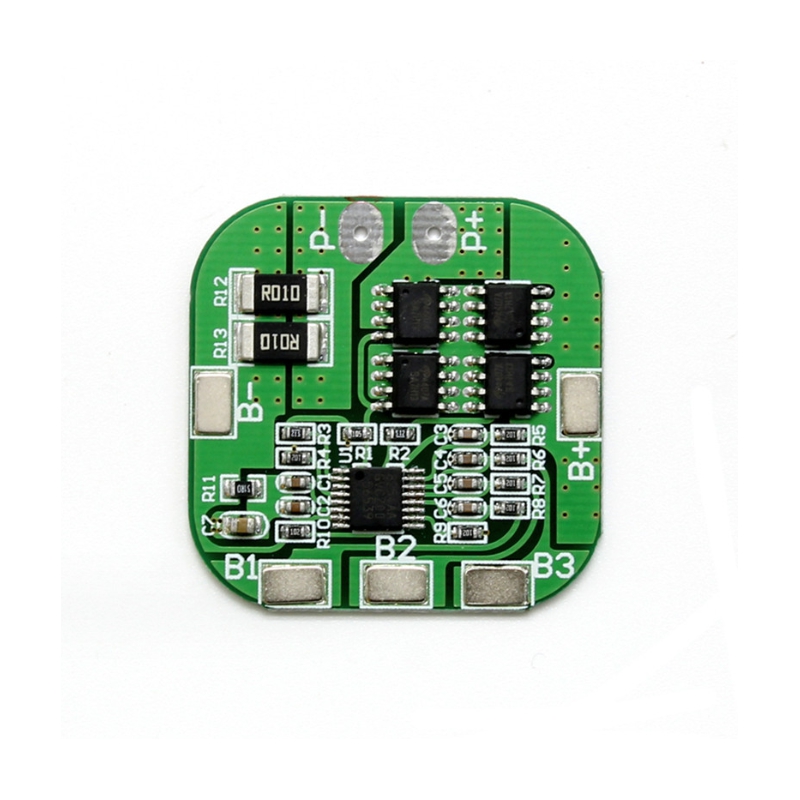

ماژول شارژ و دشارژ BMS باتری لیتیومی 4 سل 20 آمپر مدل HX-4S

ماژول محافظ دشارژ و شارژ یا ماژول های BMS یا Battery Management System برای حفاظت و کنترل شارژ و دشارژ باتری های Lithium-Ion/Polymer مورد استفاده قرار میگیرند. این ماژول ها معمولا بر اساس میزان جریان دهی و تعداد سلول باتری که پشتیبانی میکنند دسته بندی میشوند.این ماژول یک شارژر باتری های لیتیوم یون و لیتیوم پلیمر 4 سل با توانایی شارژ حداکثر با 20 آمپر است. از ویژگی های این شارژر وجود مدار محافظتی Overcharge و Discharge است که از صدمه دیدن باتری جلوگیری میکند.

مشخصات

مدل : xH-4s-A20
حداکثر ولتاژ شارژ : 16.8 الی 17 ولت
ولتاژ Over-Discharge : برابر 4.25 ولت با خطای 0.05v±
ولتاژ Over-charge : برابر 2.7 ولت با خطای 0.05v±
حداکثر جریان کاری : 10 آمپر
حداکثر جریان پیک : 20 آمپر
محافظت در برابر جریان بیش از حد
جریان بی باری : 30 میکرو آمپر
جریان مصرفی در حالت بی باری :  حدود 6 میکرو آمپر
تأخیر حفاظت از اتصال کوتاه: 200/500/600us
ابعاد:35X35 میلی متر

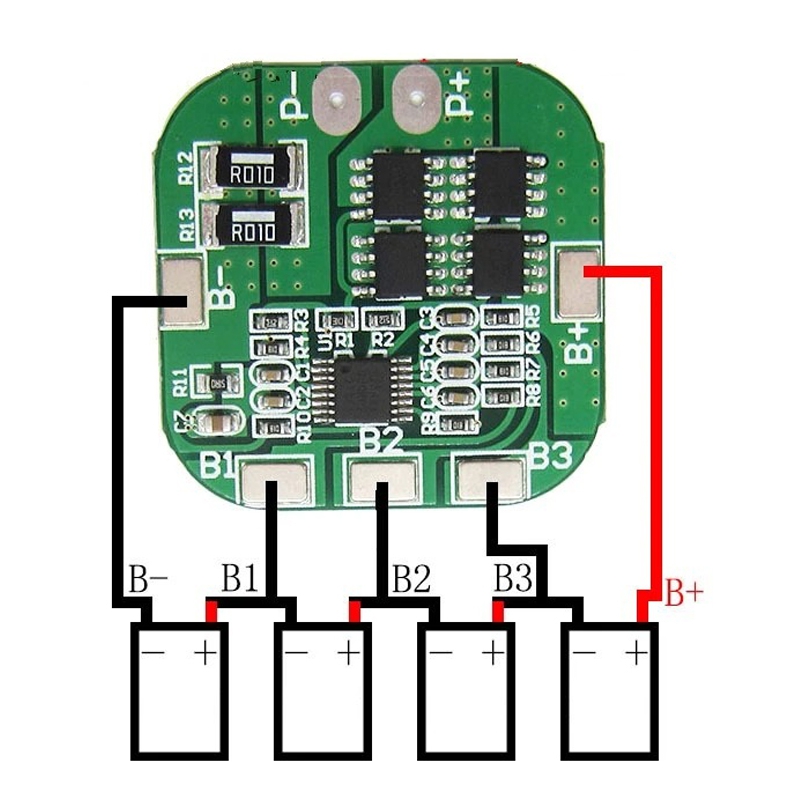

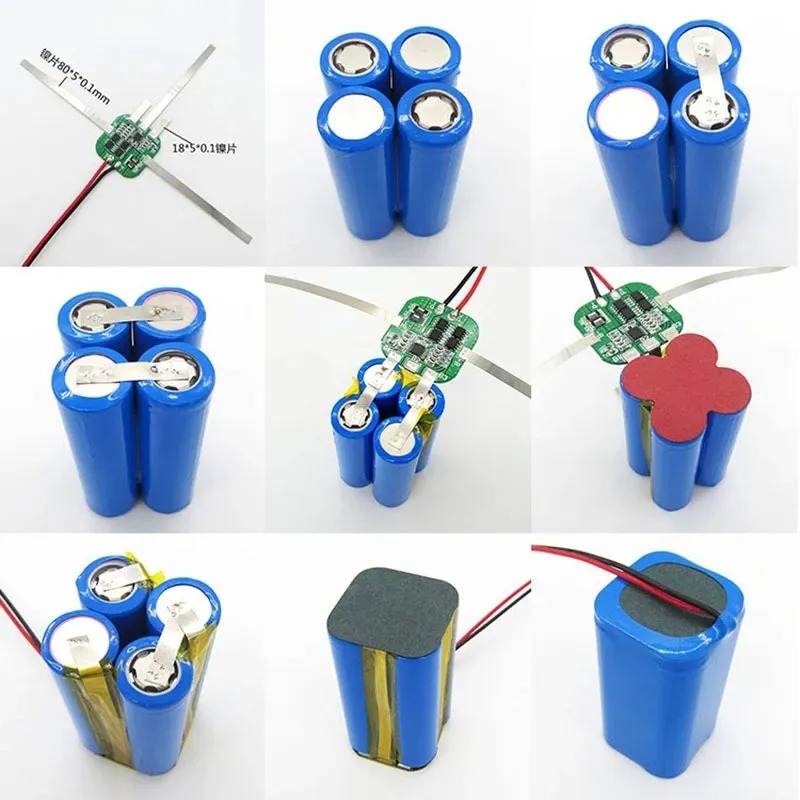

توانایی شارژ 4 باتری لیتیومی 18650 یا لیتیوم پلیمر (طبق تصویر سیم بندی انتهای توضیحات )
