برد صوت سنج VU Meter Plus ایرانیک

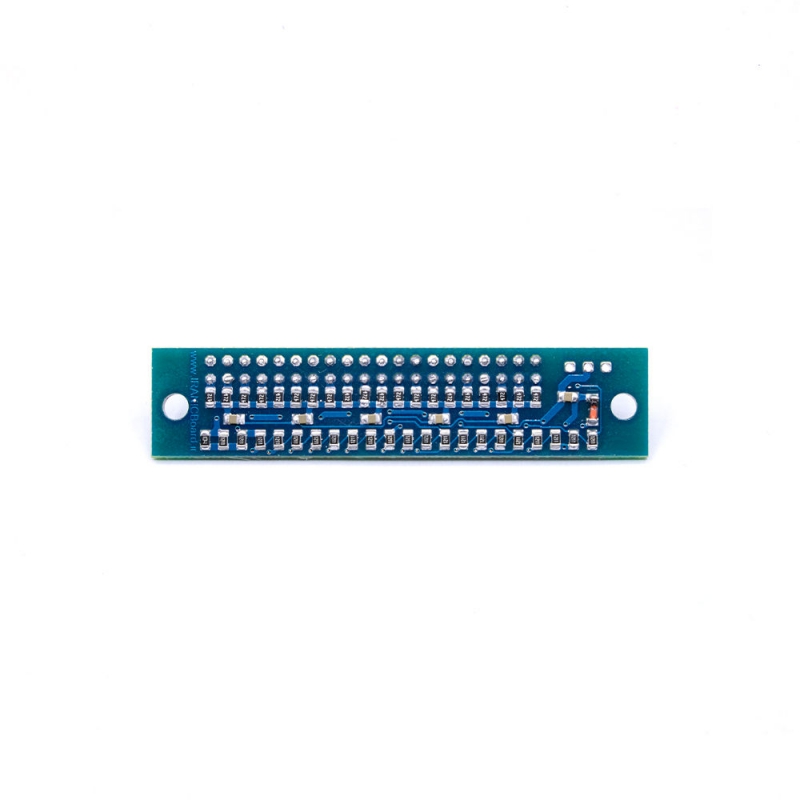

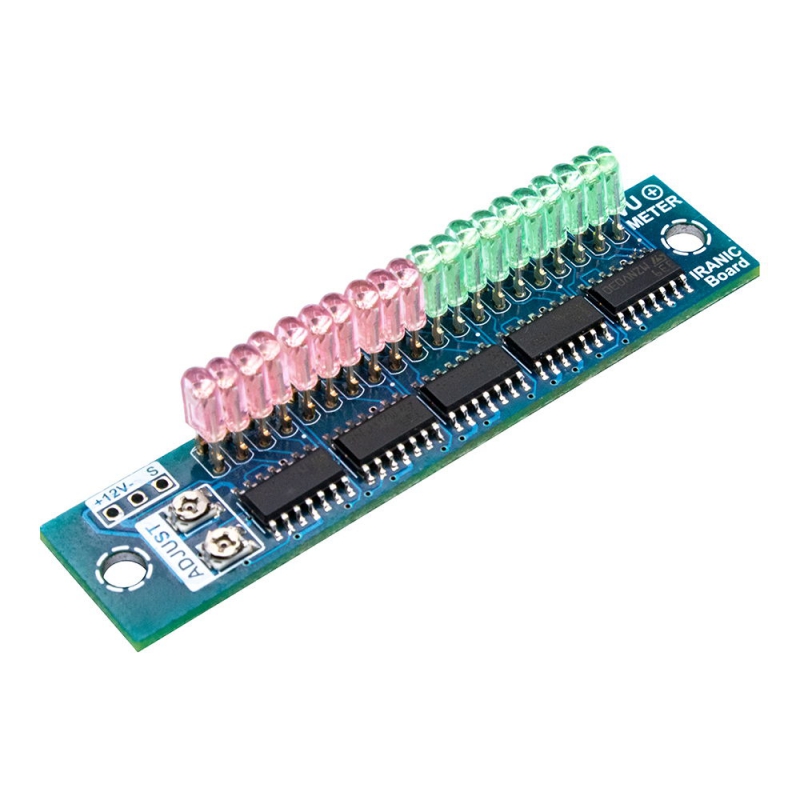

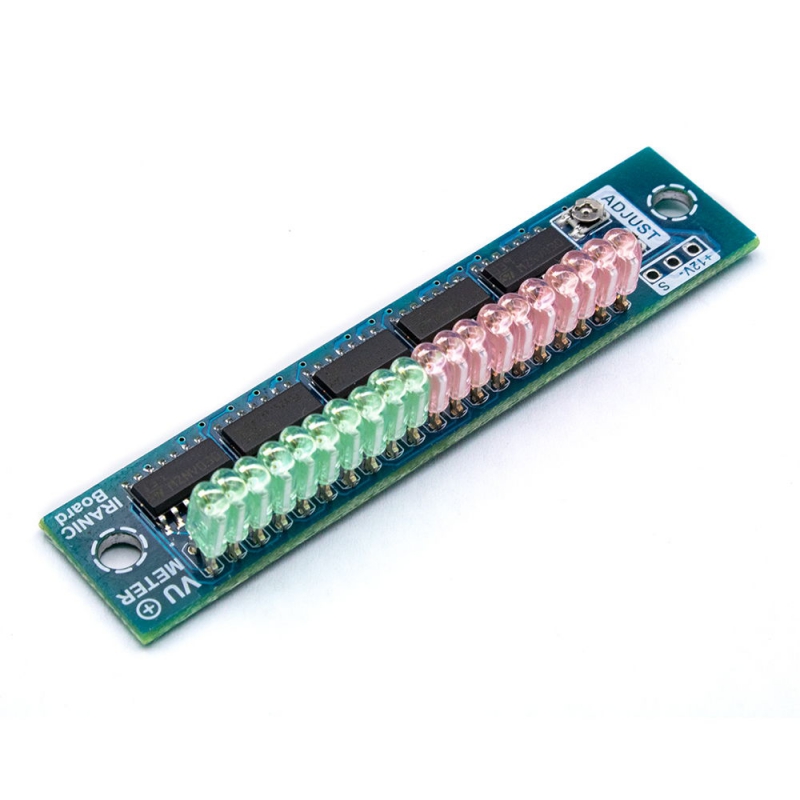

برد صوت سنج VU Meter Plus یک ماژول کاربردی برای نمایش سطح سیگنال صوتی در پروژه‌های صوتی و آمپلی‌فایرها است. این ماژول مجهز به 20 عدد LED است که با توجه به شدت سیگنال ورودی به‌صورت پله‌ای روشن و خاموش می‌شوند و وضعیت سطح صدا را به‌صورت بصری نمایش می‌دهند. دو عدد پتانسیومتر روی برد قرار داده شده که امکان تنظیم حساسیت سیگنال ورودی و میزان روشنایی LEDها را فراهم می‌کند. ولتاژ کاری این ماژول 12 ولت DC است و ورودی تغذیه از طریق پین‌های مشخص (+12V و GND) تأمین می‌شود. ورودی سیگنال صوتی از خروجی اسپیکر آمپلی‌فایر گرفته شده و از طریق پایه S به ماژول متصل می‌شود. طراحی ساده و ابعاد کوچک این برد، نصب آن را در انواع باکس‌های صوتی و پنل‌های نمایشگر سطح صدا آسان می‌کند.

مشخصات

• ولتاژ کاری: 12 ولت DC
• تعداد LED: 20 عدد
• تعداد پتانسیومتر تنظیم: 2 عدد
• ورودی سیگنال: پایه S
• ورودی تغذیه: +12V و GND
• ابعاد ماژول: طول 70 میلی‌متر، عرض 15.5 میلی‌متر
• حالت نمایش: آبشاری (سطحی)
• تنظیم حساسیت: دارد

کاربردهای رایج

این ماژول یک انتخاب کاربردی برای نمایش سطح صدا در انواع سیستم‌های صوتی و پروژه‌های DIY است.

• نمایشگر سطح صدا در آمپلی‌فایر
• نصب در پنل اسپیکر خانگی
• استفاده در باکس صوتی خودرو
• پروژه‌های DIY صوتی
• سیستم‌های صوتی پرتابل
• پنل صوتی آموزشی
• آزمایشگاه مدارهای صوتی
• تست سطح سیگنال خروجی
• زیباسازی پروژه‌های صوتی
• نشانگر سطح نویز و ولوم
