برد محافظ باتری لیتیومی 12.6 ولت

ماژول محافظ شارژ / دشارژ یا ماژول های BMS یا Battery Management System برای حفاظت و کنترل شارژ و دشارژ باتری های Lithium-Ion/Polymer مورد استفاده قرار میگیرند . این ماژول ها معمولا بر اساس میزان جریان دهی و تعداد سلول باتری که پشتیبانی میکنند دسته بندی میشوند . این ماژول یک شارژر باتری های لیتیوم کبالت اکسید / لیتیوم کبالت / لیتیوم / لیتیوم پلیمر تک سل با توانایی شارژ حداکثر با 40 آمپر است . از ویژگی های این شارژر وجود مدار محافظتی Overcharge و Discharge است که از صدمه دیدن باتری جلوگیری میکند .

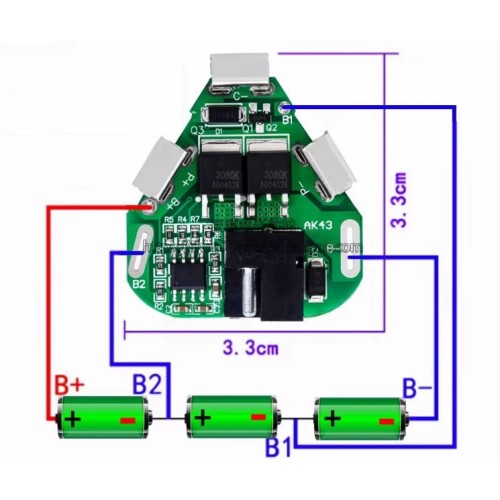

دستور العمل اتصالات :

1. باتری متصل B+ مثبت ؛
2. B1 نقطه اتصال بین باتری 1 و باتری 2
3. B2 نقطه بین باتری 2 و باتری 3 را وصل کنید
4. B- به انتهای منفی باتری متصل شود
5. P- + شارژ / تخلیه مثبت اتصال.
6. P- شارژ / دشارژ اتصال منفی

کاربرد برد محافظ باتری 12.6 ولت :

1. پیچ گوشتی 12 ولت
2. خودروها
3. قایق‌ها

مشخصات ماژول محافظ باتری لیتیوم :

1. حداکثر جریان کاری : 8 آمپر
2. جریان گذرای بالایی: 40A±5A
3. ولتاژ بیش از حد شارژ : 4.25v±0.05v
4. ولتاژ تخلیه بیش از حد : 2.5v±0.05v
5. ولتاژ شارژ: 12.6 ~ 13 ولت
6. حداکثر جریان : 40 آمپر
7. دمای کار : 40- ~ 50
8. دمای ذخیره سازی : 40- ~ 80
9. جریان شارژ : 1-2 آمپر
10. حفاظت کوتاه برش : قابل محافظت، تغییر برای تعمیر
11. جریان کوچک : 30uA

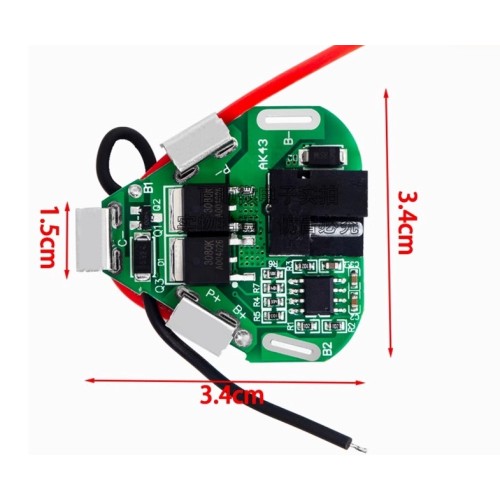

12. اندازه : 36×33.5×12 mm
13. وزن : 8 g
