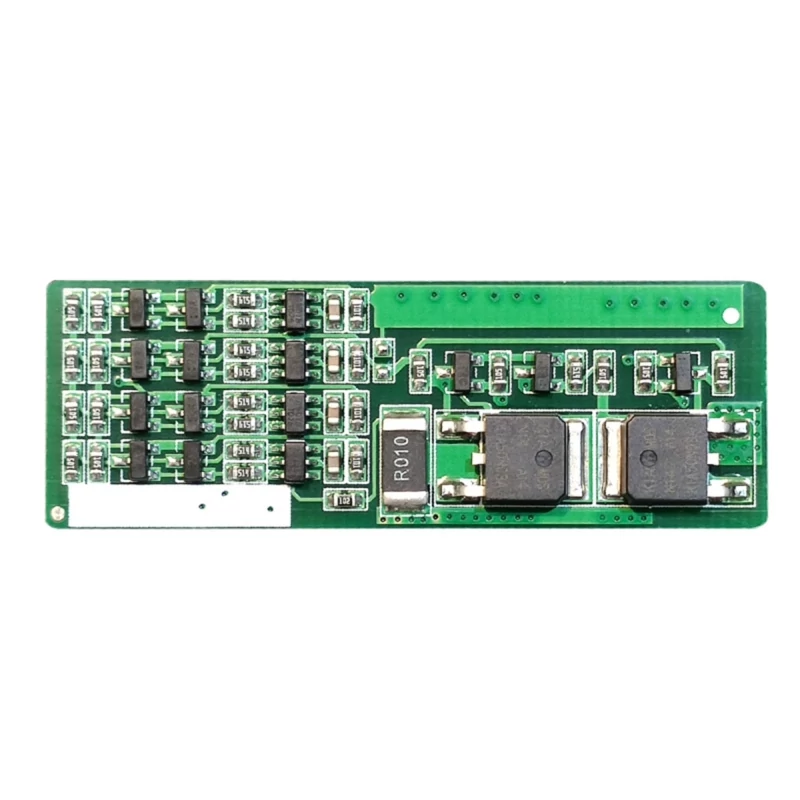

ماژول محافظ شارژ و دشارژ باتری لیتیومی مدل 3 و 4 سل 6 آمپر – BMS باطری لیتیوم

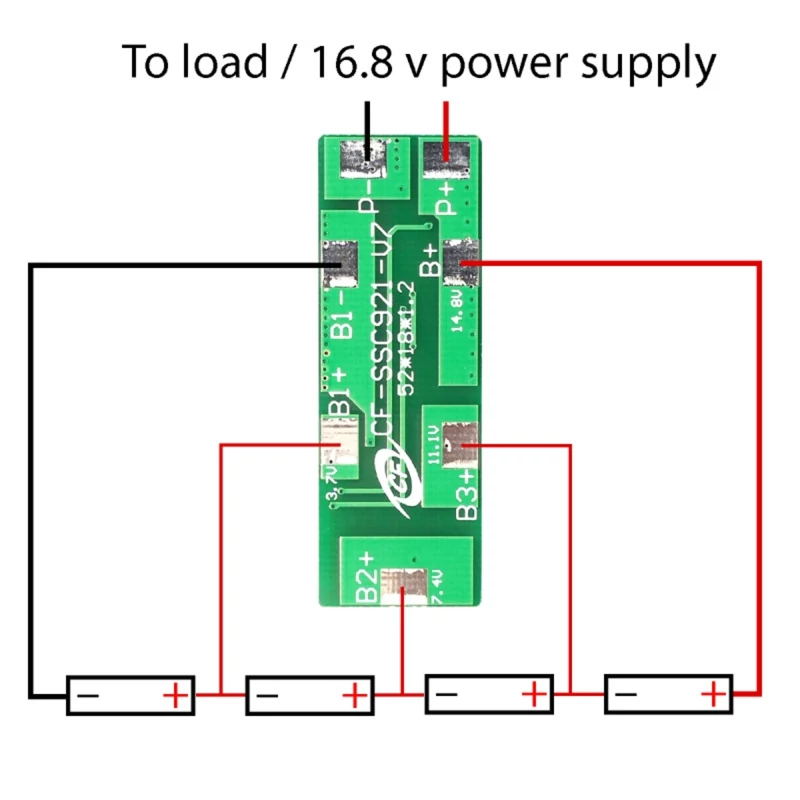

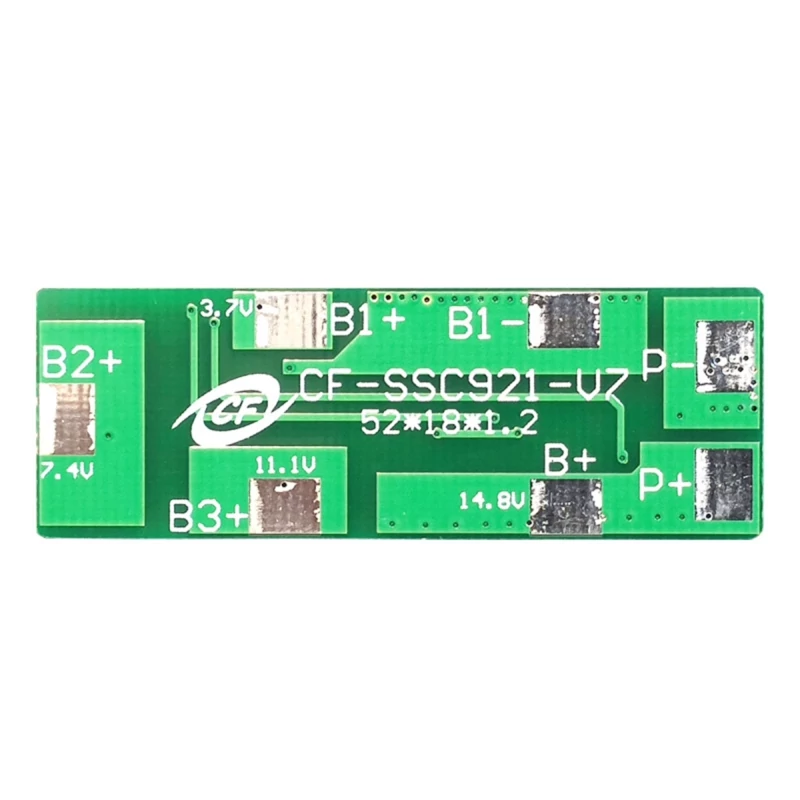

مشخصات: مناسب برای 3 یا 4 سلول لیتیومی سری (محدودیتی در اتصال موازی وجود ندارد 4s Xp) حداکثر جریان ورودی – خروجی: 6 آمپر حداکثر جریان لحظه‌ای: 12 آمپر محافظت اور شارژ: 4.25 +- 0.03 ولت محافظت اور دشارژ: 2.55 +- 0.05 ولت مصرف برق خود ماژول: حداکثر 20 میکرو آمپر دمای کاری: -30 تا 80 درجه سانتیگراد مناسب برای تمام دستگاه هایی که با باتری لیتیومی 3 سل یا 4 سل کار می‌کنند و جریان کمتر از 6 آمپر نیاز دارند برای استفاده در حالت 3 سل، به پد B3+ چیزی متصل نکنید و قطب مثبت باتری سوم را به B+ وصل کنید. توضیحات: کاربرد این ماژول، جلوگیری از شارژ و دشارژ بیش از حد باتری لیتیومی (لیتوم یون یا لیتیوم پلیمر) است. باتری های لیتیومی نسبت به شارژ و دشارژ بیش از حد حساس هستند و در صورت وقوع هر کدام از این دو حالت، آسیب دیده و عمرشان کم خواهد شد. در مواردی حتی می‌توانند خطر آفرین باشند که اهمیت استفاده از ماژول مدیریت باتری یا BMS (battery management system) را نشان می‌دهد. این ماژول با رسیدن ولتاژ سلول ها به 100 درصد در هنگام شارژ، و یا رسیدن ولتاژ سلول ها به 0 درصد در هنگام دشارژ، اتصال باتری به ورودی-خروجی را قطع خواهد کرد. همچنین این ماژول ها محافظت هایی مانند قطع جریان در هنگام اتصال کوتاه را ارائه می‌دهند. محصول فوق، برای سری کردن 4 سلول لیتیومی مناسب می‌باشد و حداکثر جریان شارژ و دشارژ آن، 6 آمپر است. برای شارژ باتری لیتیومی 4 سل، به ولتاژ بین 16.8 تا 17.5 ولت نیاز دارید. دقت کنید که این ماژول، محدودیتی روی جریان شارژ اعمال نمی‌کند (غیر از ماکزیمم 6 آمپر که همواره باید رعایت شود)، در نتیجه برای شارژ صحیح باتری، به یک ماژول افزاینده و یا کاهنده که قابلیت محدود کردن جریان را داشته باشد نیز نیاز دارید. جریان مناسب برای شارژ، با توجه به نوع و مدل و تعداد باتری های شما تعیین می‌شود. به صورت معمول 0.5C در نظر گرفته می‌شود. به عنوان مثال اگر 8 باتری 2200 میلی آمپر ساعت را به صورت 4s2p یعنی 4 سلول سری و 2 سلول موازی متصل کنید، با توجه به موازی بودن 2 باتری، جریان شارژ برابر با 2200 میلی آمپر (0.5 x 2200 x 2) خواهد بود. نحوه‌ی اتصال باتری ها در تصاویر موجود است. شارژ و دشارژ هر دو از پایه های p+ و p- صورت می‌گیرد. به طوری که در صورت اتصال به ولتاژ 16.8، این پایه ها ورودی و در صورت اتصال به مصرف کننده، این پایه ها خروجی خواهند بود. در صورتی که بعد از اتصال باتری ها ماژول خروجی نداشت، باید یک بار شارژر را متصل کنید تا خروجی برقرار شود. با هر بار قطع اتصال باتری ها با ماژول، این عمل باید تکرار شود. همچنین پس از خالی شدن باتری ها تا 0 درصد. به منظور افزایش عمر باتری های لیتیومی، توصیه می‌شود آن ها را کامل شارژ و دشارژ نکنید. چرخه بین 20 تا 85 درصد، بهترین حالت استفاده است
